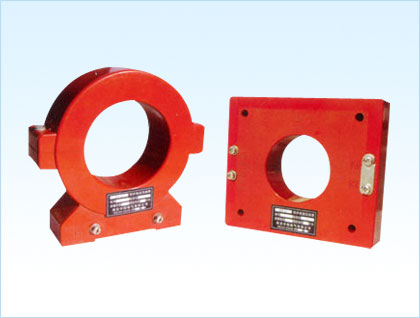

DELCT零序电流互感器

一、概述
      零序电流互感器用于电力系统。产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作,实现保护或监控。
      保定东电电力科技有限公司DELCT型零序电流互感器是电缆型,采用ABS工程塑料外壳,树脂浇注成全密封形式, 绝缘性能好,外形美观。具有灵敏度高,线性度好,运行可靠,安装方便等特点。其性能优于一般的零序电流互感器。其应用范围广泛,不仅适应电磁型继电保护,还能适应电子和微机保护装置,用户可根据系统的运行方式(中性点接地、中性点不接地、高阻接地、小电阻接地、消弧线圈接地)选用相适应的零序电流互感器。

二、使用条件
2.1 环境温度:-15℃~+60℃,日平均不超过 +40℃;
2.2 海拔高度:2000米以下(高原使用,订货时要明确提出);
2.3 相对湿度:≤95%;
2.4 周围介质无导电尘埃与导电金属颗粒或使绝缘损坏的腐蚀性气体、霉菌等。

三、产品类别及主要数据
3.1 电压等级:0.4kV~66kV;
3.2 电网频率:0~500Hz(3次谐波150Hz;5次谐波250Hz);
3.3 产品同名端:一次由互感器正面“L1”侧穿入,二次为“K1”;
3.4 产品型号及数据、外形尺寸见图表。

四、安装
4.1 整体式互感器安装要在敷设电缆前进行,电缆敷设时穿入互感器。
4.2 开口式互感器安装可随时进行,具体安装方法如下:
4.2.1 拆下互感器“K1、K2”的联接压片;
4.2.2 将互感器顶部两条螺栓松开拆下,互感器便分成两部分;
4.2.3 将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,互感器两部分对好
后拧上螺栓,互感器两部分要对齐以免影响性能;
4.2.4 将联接片固定在“K1、K2”上;
4.2.5 开口式互感器上下两部分不可与其它互感器互换。

五、定制
      由于电力系统的快速发展,运行方式多种多样,各类型的保护及装置层出不穷,又有大批的进口保护装置,所需要的零序电流互感器的种类也就很多,我公司可根据用户的需要,设计、生产各种规格和各种孔径的零序电流互感器。
