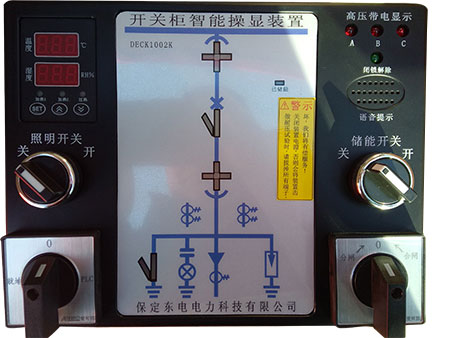

DECK开关柜智能操控装置

 概述
      DECK系列开关柜智能操控装置是保定东电电力科技有限公司一种新型的多功能、高集成度、高智能化模拟动态指示的自动装置,集一次回路模拟图、开关状态、弹簧储能状态、断路器位置、接地刀状态、高压带电指示、高压带电闭锁、温湿度控制与显示、语音报警等多种功能于一体,可灵活配置,用户选用时只要提供一次方案图即可。可带RS485通讯,实现远程自动化管理。
本装置以一体化布局简易安装于3-35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。美化了面板结构,简化了现场接线,提高了安全性能。

使用条件
1、户内使用,并且室内通风良好;
2、海拔高度:≤2km;
3、环境温度:0℃~50℃,相对湿度:≤95%;
4、大气压力:80~110kPa;
5、周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等。

技术参数
1、工作电源:AC220V±10% ;
2、整机功耗:≤5W;
3、抗电强度:外壳与端子间大于AC2000V;
4、绝缘性能:外壳与端子间大于100MΩ;
5、高压带电指示部分LED启辉电压:
额定相电压×(0.15~0.65);
6、闭锁启控电压:额定相电压×0.65;
7、内置音频功率:8Ω,0.5W;
8、通讯接口默认为RS485。
注:以上参数为标准配置,可以根据用户要求特制。

 装置特点
1、可取代一次回路模拟指示牌、电磁式开关状态指示器、接地指示器、带电闭锁指示器、温湿度控制等元件,从而简化了开关柜的面板结构;
2、装置采用高集成度CPU,其内部集成了A/D转换、通讯等模块,具有精度高、抗干扰能力强、数据采集运算速度快等优点;
3、模拟指示部分针对现场操作设计,显示清晰、形象、直观;
4、高压带电指示灯采用高亮度发光二极管,使用寿命长,确保运行的稳定;带电闭锁可防止误入带电间隔和发生误操作,系统发生单相接地或缺相的异常情况下可保证闭锁电压不变,稳定运行,提高了安全可靠性能;配套的高压带电传感器具有爬距大、机械强度高、耐电弧能力强、高冲击性、高防化和耐热性、极好的尺寸稳定性、局部放电小等优点;
5、温湿度控制采用数字式温湿度传感器,具有高精度、高可靠性等优点。可带2路加热器和2路风扇,实现对被测环境温湿度的实时监测和自动控制。数码管实时显示被测环境的温湿度值,并可以结合按键对温湿度的控制范围进行设置,操作方便,易于控制;
6、具有语音提示功能,可有效防止误操作;
7、储能控制、远方/就地控制、柜内照明控制、分合闸控制等部分均可通过开关实现相应的控制;
8、该系列产品性能稳定、安装方便,并具有良好的环境耐受能力与电磁兼容性,能够长期安全可靠运行。
